Produktbeschreibung
Der Beam Analyzer ist ein preisgekröntes Gerät, mit dem Sie die Strahlspezifikationen von Laserlichtshow-Projektoren bis zu 100W mit unglaublicher Genauigkeit messen können. Der Strahlanalysator ist im Wesentlichen ein „Lügendetektor“, der Ihnen hilft, festzustellen, ob die Strahlspezifikationen Ihres Lasers korrekt sind oder nicht.
Mit dem Beam Analyzer können Sie in Echtzeit messen:
Beam Divergence
Beam Alignment (X*Y mrad)
Power Output
Lens collimating (der Laserquelle)

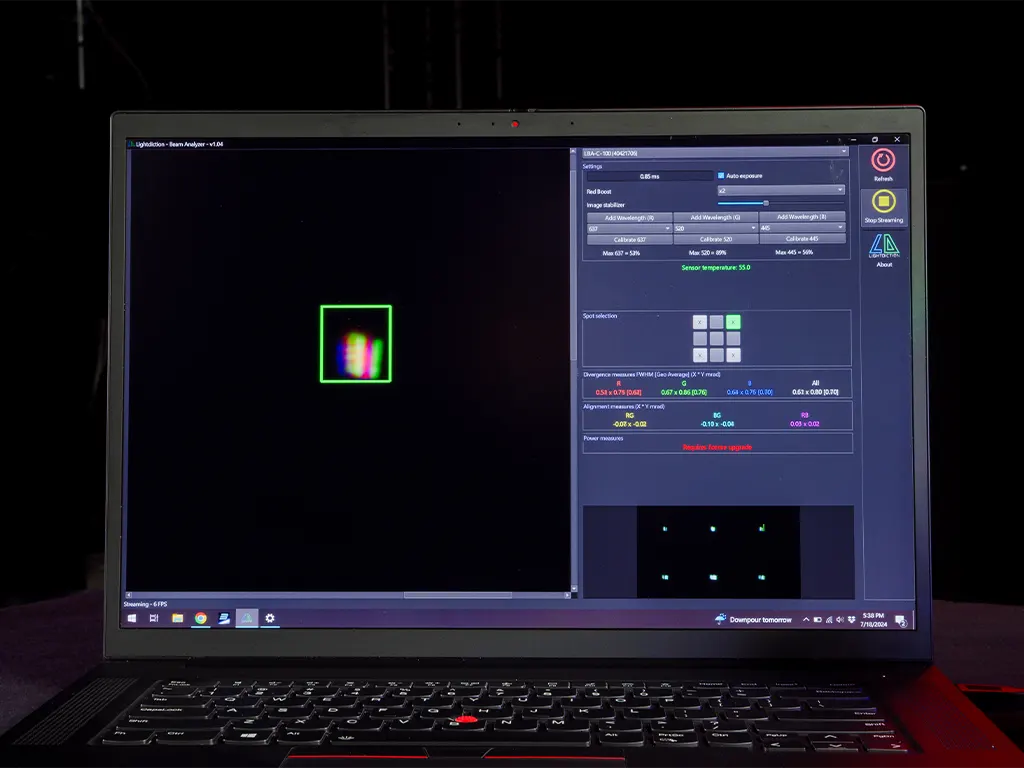

Um den Beam Analyzer zu betreiben, müssen Sie die kostenlos mitgelieferte Software verwenden. Mit der Software können Sie alle Messungen durchführen und die Daten des Strahlanalysators anzeigen.
Produktübersicht
Dieses Gerät analysiert einen Laserstrahl, um die wichtigsten Spezifikationen zu messen, die die Qualität des Strahls qualifizieren. Die vom Strahlanalysator verwendete Winkelmessmethode bietet den Vorteil, dass sie nicht vom Durchmesser des Eingangsstrahls oder vom Abstand zwischen dem Messgerät und der Laserquelle abhängt. Die Auflösung der Messung beträgt 0,01 mrad. Sie können auch jede andere Wellenlänge für Leistung und Ausrichtung hinzufügen (Sie müssen dies lediglich vorher kalibrieren).
Der Beamanalysator eignet sich gut für die Messung folgender Anwendungen:
Divergenz des Laserstrahls für jede Farbe und für alle Farben gleichzeitig.
Messung der Laserleistung
Linsenkollimation von Laserquellen: minimale Divergenz
Ausrichtung von RGB-Laserstrahlen
Technische Daten des Herstellers:
| Parameter | Symbol | Min | Typ | Max | Unit |
|---|---|---|---|---|---|
| Optical power (*)(**) | Popt | 0.1 | – | 100 | W |
| Power measurement accuracy | – | 1 | – | % | |
| Resolution on divergence | RΦ | – | 0.01 | – | mrad |
| Divergence measured (FWHM) | Φ | 0.1 | – | 10 | mrad |
| Input beam diameter | D | – | – | 22 | mm |
| Wavelength detected | λ | 400 | – | 1000 | nm |
| Parameter | Symbol | Value | Unit |
|---|---|---|---|
| Length x Width x Height (without the support / handle) | L x W x H | 100 x 75 x 57 | mm |
| Weight | msys | 500 | g |
| Parameter | Symbol | Value | Unit |
|---|---|---|---|
| Typical consumption (USB 3.0) | PUSB | 2 | W |
(*) The sensor of the LBA-C must remain below 75°C while operating. It may be need to dissipate heat from the case with a fan when using the device with high power beams for a long period.
(**) A correct alignment should be done before setting the laser projector to maximum power. The user must follow the alignment procedure described in the User Manual to prevent damage to the system.
Software System Specifications
Available on Windows 10 and 11
Updated regularly, following users requirements
Connection in USB 3.0
Multi-language (French, English)
